Großgeräte- und Technikflächen

Die Tragfähigkeit ist eine der wichtigsten Grundanforderungen bei der Planung und Nutzung von Großgeräte- und Technikflächen. Große Geräte und technische Anlagen können hohe statische Lasten, konzentrierte Punktlasten, dynamische Lasten oder besondere Transportlasten verursachen. Diese Lasten entstehen nicht nur während des regulären Betriebs, sondern auch bei Anlieferung, Montage, Austausch oder Demontage. Eine unzureichende Bewertung der Tragfähigkeit kann zu strukturellen Schäden, Nutzungseinschränkungen, teuren Verstärkungsmaßnahmen oder Sicherheitsrisiken führen. Deshalb muss das Facility Management sicherstellen, dass die baulichen Grenzen jeder relevanten Fläche bekannt, dokumentiert und bei jeder Nutzungsänderung geprüft werden.

Facility Management sollte Tragfähigkeitsinformationen in der Raum- und Anlagendokumentation festhalten. Dazu gehören zulässige Flächenlasten, Punktlasten, Einschränkungen für bestimmte Bereiche, Hinweise zu Lastverteilung, Transportwegen und besonderen Montagebedingungen. Diese Informationen müssen für Projektteams, Betreiber und Nutzer leicht auffindbar sein. Bei der Planung neuer Großgeräte ist frühzeitig zu prüfen, ob die vorhandene Gebäudestruktur die Anforderungen erfüllt. Dazu gehören das Betriebsgewicht des Geräts, Zusatzkomponenten, Medienanschlüsse, Abschirmungen, Unterkonstruktionen, Kühlaggregate, Schaltschränke und mögliche Wartungslasten. Auch temporäre Belastungen während der Installation dürfen nicht unterschätzt werden. Häufig sind gerade Transport- und Montagephasen kritischer als der spätere Normalbetrieb. Für Bestandsgebäude ist eine strukturierte Freigabe erforderlich, bevor neue Geräte eingebracht werden. Diese Freigabe sollte nicht allein auf Nutzerangaben beruhen. Sie muss durch belastbare technische Unterlagen, Bestandspläne, Tragwerksbewertungen und gegebenenfalls zusätzliche Prüfungen unterstützt werden. Das Facility Management sollte hierbei die Rolle einer koordinierenden Kontrollinstanz übernehmen.

Schwingungen können die Messgenauigkeit reduzieren, empfindliche Geräte beschädigen, Versuche stören oder die Lebensdauer technischer Komponenten verkürzen. Besonders betroffen sind Präzisionsmessgeräte, optische Systeme, mikroskopische Verfahren, Prüfstände, Analysegeräte, sensible IT-Systeme und Anlagen mit hohen Anforderungen an Wiederholgenauigkeit. Die Schwingungskontrolle ist daher ein wesentlicher Bestandteil der Planung und des Betriebs von Großgeräte- und Technikflächen. Sie beeinflusst die Standortwahl, die Tragwerksplanung, die Anordnung technischer Anlagen, die Auslegung von Fundamenten und die erforderlichen Dämpfungsmaßnahmen.

Schwingungsanforderungen müssen so früh wie möglich definiert werden. Nachträgliche Korrekturen sind häufig teuer, baulich aufwendig und nur begrenzt wirksam. Besonders bei Forschungseinrichtungen sollten die Anforderungen der Gerätehersteller, die erwarteten Messverfahren und die zulässigen Schwingungsgrenzen bereits in der Bedarfsplanung erfasst werden. Das Facility Management sollte bei der Standortprüfung auch Umgebungseinflüsse einbeziehen. Dazu gehören Fahrstraßen, Lieferzonen, Maschinenräume, Aufzüge, Lüftungszentralen, Werkstätten, angrenzende Verkehrsflächen und geplante Bauaktivitäten. Auch scheinbar unkritische Quellen wie regelmäßiger Personenverkehr, Türschläge oder mobile Geräte können bei sensibler Messtechnik relevant sein. Für den Betrieb ist eine klare Trennung zwischen schwingungsempfindlichen und schwingungserzeugenden Nutzungen wichtig. Technische Anlagen sollten fachgerecht gelagert, elastisch angeschlossen und regelmäßig gewartet werden, damit sich keine zusätzlichen Schwingungen durch Verschleiß, Unwucht oder fehlerhafte Befestigungen entwickeln. Bei kritischen Bereichen empfiehlt sich ein dokumentiertes Monitoring, insbesondere vor größeren Umbauten, Gerätewechseln oder Änderungen an technischen Anlagen.

Großgeräte- und Technikflächen benötigen häufig eine hohe, stabile und zuverlässige Energieversorgung. Eine unzureichende elektrische Planung kann zu Überlastungen, Spannungsschwankungen, Betriebsunterbrechungen, Fehlfunktionen, Sicherheitsrisiken oder kostspieligen Nachrüstungen führen. Facility Management muss sicherstellen, dass die elektrische Infrastruktur nicht nur den aktuellen Bedarf abdeckt, sondern auch Anlaufströme, Zusatzsysteme, Sicherheitsfunktionen, Redundanzen und zukünftige Erweiterungen berücksichtigt. Dabei sind Energieverfügbarkeit, Versorgungsqualität, Schutzmaßnahmen, Messkonzepte und Abschaltmöglichkeiten eng miteinander verbunden.

Die Energieplanung sollte immer mit einer vollständigen Lastenübersicht beginnen. Diese umfasst das Hauptgerät, Nebenaggregate, Kühlung, Lüftung, Steuerungstechnik, Pumpen, Kompressoren, Beleuchtung, IT-Komponenten und Sicherheitssysteme. Auch Lastspitzen während Start, Kalibrierung, Aufheizung oder Prozessbetrieb sind zu berücksichtigen. Für sensible Forschungsgeräte ist die Qualität der Stromversorgung oft ebenso wichtig wie die reine Leistung. Spannungseinbrüche, Oberwellen, unzureichende Erdung oder elektrische Störungen können Messergebnisse verfälschen oder Geräte beschädigen. Daher sollten Anforderungen an Netzqualität, Potentialausgleich, Schutzleiterführung, Abschirmung und Überspannungsschutz frühzeitig mit Fachplanern und Herstellern abgestimmt werden. Kritische Anlagen benötigen zudem ein Konzept für Ausfall- und Störfälle. Dieses kann unterbrechungsfreie Stromversorgung, Ersatzstrom, priorisierte Stromkreise, geordnete Abschaltung oder Wiederanlaufverfahren umfassen. Facility Management muss definieren, welche Anlagen bei Stromausfall weiterlaufen müssen, welche kontrolliert herunterzufahren sind und welche Nutzer oder Betriebsstellen im Ereignisfall informiert werden. Eine transparente Verbrauchserfassung unterstützt das Energiecontrolling. Sie ermöglicht Kostenverteilung, Erkennung ungewöhnlicher Verbrauchsmuster, Optimierung von Betriebszeiten und Bewertung von Effizienzmaßnahmen. Bei besonders energieintensiven Geräten sollte die Messung so ausgelegt sein, dass Hauptverbraucher und Nebenverbraucher nachvollziehbar getrennt werden können.

Großgeräte und technische Systeme können erhebliche Wärmelasten erzeugen. Ohne ausreichende Kühlung drohen Überhitzung, Leistungsabfall, Messfehler, verkürzte Gerätelebensdauer, unzulässige Arbeitsbedingungen oder ungeplante Stillstände. Kühlung ist daher nicht nur eine Komfortfunktion, sondern eine zentrale Voraussetzung für Betriebssicherheit und Geräteschutz. Das Wärmelastmanagement muss den gesamten technischen Zusammenhang betrachten. Dazu gehören direkte Gerätewärme, elektrische Verluste, Prozesswärme, Personenlasten, Beleuchtung, Nebenaggregate und Wärmeeinträge aus angrenzenden Bereichen. Besonders bei dichten technischen Installationen oder servernahen Flächen kann die lokale Wärmeentwicklung sehr hoch sein.

Die Kühlplanung sollte frühzeitig mit der Energie- und Raumplanung koordiniert werden. Ein leistungsstarkes Gerät benötigt häufig nicht nur Strom, sondern auch eine passende Wärmeabfuhr. Wird die entstehende Wärme nicht korrekt abgeführt, kann selbst eine ausreichend dimensionierte Stromversorgung keinen stabilen Betrieb gewährleisten.

Bei Geräten mit Prozesskühlung sind die Anforderungen genau zu erfassen. Dazu zählen Vorlauftemperatur, Rücklauftemperatur, Volumenstrom, Druck, Wasserqualität, Medienverträglichkeit, Filterung, Leckageüberwachung und Abschaltbedingungen. Auch die Frage, ob Kühlkreisläufe offen, geschlossen, redundant oder getrennt vom allgemeinen Gebäudenetz betrieben werden sollen, ist frühzeitig zu klären.

Redundanz ist insbesondere bei Geräten relevant, deren Ausfall zu hohen Kosten, Datenverlust, Forschungsunterbrechungen oder Sicherheitsrisiken führen kann. Facility Management sollte festlegen, welche Kühlfunktionen kritisch sind und wie lange ein Gerät bei Ausfall der Hauptkühlung sicher weiterbetrieben oder kontrolliert heruntergefahren werden kann.

Kondensation ist ein häufig unterschätztes Risiko. Zu niedrige Oberflächentemperaturen, ungeeignete Dämmung, hohe Luftfeuchte oder fehlerhafte Regelung können Feuchtigkeit an Rohrleitungen, Geräten oder Bauteilen verursachen. Dies kann Korrosion, Kurzschlüsse, Kontamination oder Bauschäden auslösen. Daher müssen Kühlung und Feuchteregelung gemeinsam betrachtet werden.

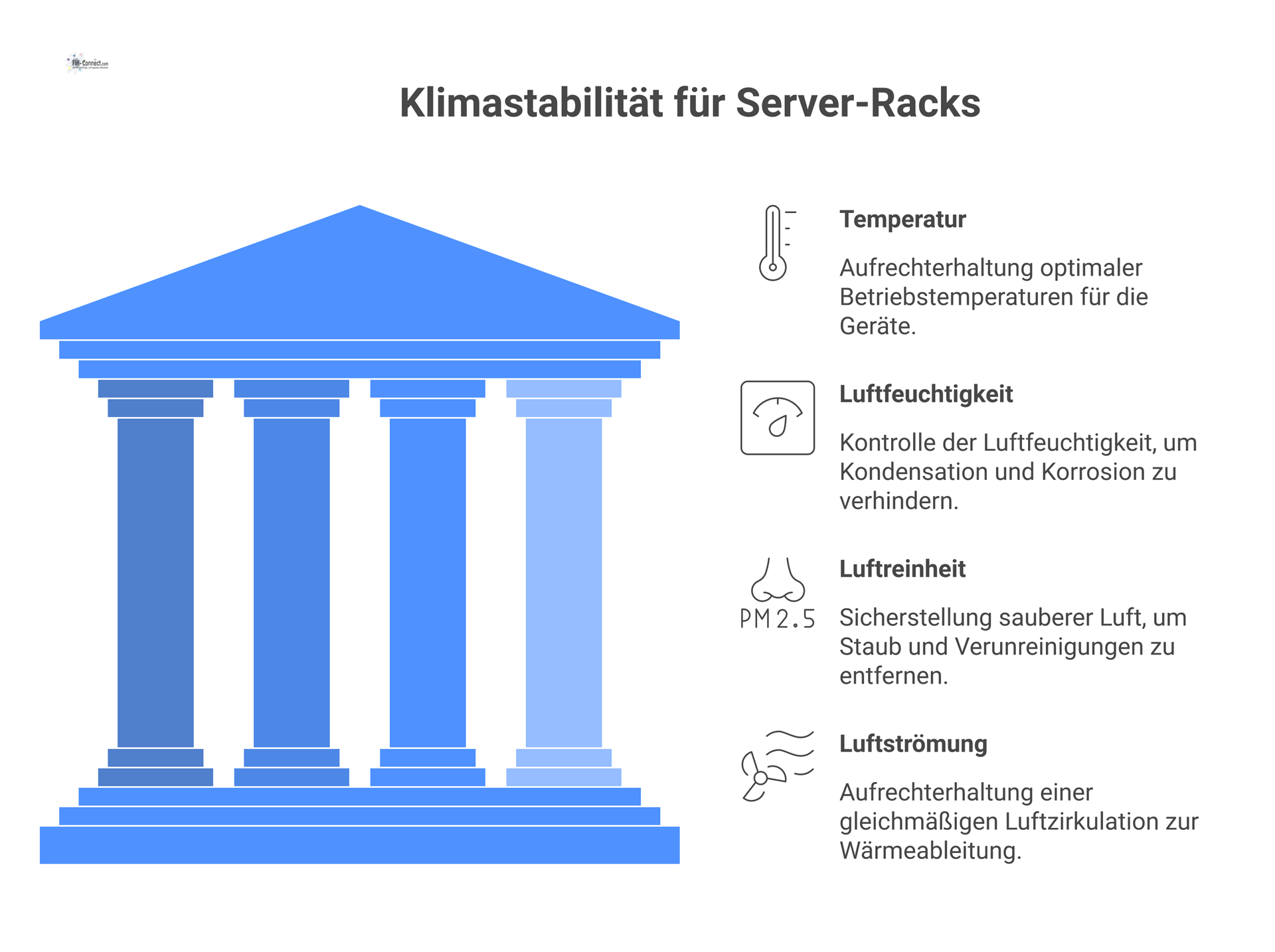

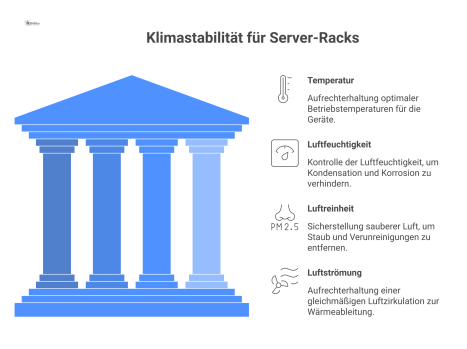

Die Klimatisierung unterstützt Geräteleistung, Messgenauigkeit, Nutzersicherheit und Betriebssicherheit. Je nach Gerät können die Anforderungen an Temperatur, Luftfeuchte, Luftreinheit und Luftströmung deutlich strenger sein als normale Komfortstandards für Büro- oder Lehrflächen. Facility Management muss sicherstellen, dass die klimatischen Anforderungen nicht nur geplant, sondern dauerhaft eingehalten werden. Dafür sind geeignete Anlagen, Sensorik, Regelstrategien, Alarmgrenzen, Wartungsprozesse und Reaktionsverfahren erforderlich.

Großgeräte- und Technikflächen müssen nicht nur für die tägliche Nutzung zugänglich sein. Sie müssen auch für Lieferung, Installation, Wartung, Reparatur, Austausch und Entsorgung erreichbar bleiben. Zugang und Logistik sind daher Lebenszyklusanforderungen und dürfen nicht nur auf die Erstinstallation ausgerichtet werden. Fehlende Austauschwege führen in der Praxis häufig zu hohen Folgekosten. Wenn Türen, Aufzüge, Flure, Deckenhöhen oder Fassadenelemente nicht für spätere Gerätewechsel ausgelegt sind, können bauliche Eingriffe, lange Stillstände oder komplexe Sondertransporte erforderlich werden.

Ein professionelles Zugangskonzept beginnt mit der Analyse des gesamten Transportwegs. Dazu gehören Außenanlieferung, Laderampen, Zufahrten, Schleusen, Türen, Aufzüge, Flure, Bodenbeläge, Tragfähigkeiten, Kurvenbereiche, Deckenhöhen und temporäre Lagerflächen. Auch notwendige Hilfsmittel wie Gabelstapler, Krane, Hubwagen, Montageportale oder Schwerlastplatten müssen berücksichtigt werden. Wichtig ist, dass der Austauschweg dokumentiert und dauerhaft freigehalten wird. Flächen, die ursprünglich für Gerätetransport oder Wartung vorgesehen waren, dürfen nicht dauerhaft zugestellt, umgenutzt oder baulich blockiert werden. Facility Management sollte deshalb Sperrflächen, Wartungszonen und Transportachsen in der Raumdokumentation kennzeichnen. Wartungszugang ist ebenso wichtig wie Lieferzugang. Geräte und technische Anlagen benötigen Arbeitsräume für Inspektion, Kalibrierung, Austausch von Bauteilen, Reinigung, Prüfung und Störungsbehebung. Wenn Serviceklappen, Schalttafeln, Filter, Pumpen, Ventile oder Sensoren nicht erreichbar sind, steigen Wartungsdauer, Sicherheitsrisiko und Ausfallwahrscheinlichkeit. Zugleich ist der Zugang kontrolliert zu organisieren. Besonders bei sensiblen Forschungsgeräten, technischen Kernanlagen, Hochspannungsbereichen, Servertechnik oder gefährlichen Medien sollten Zutrittsrechte klar geregelt sein. Berechtigungskonzepte, Schlüsselmanagement, elektronische Zugangskontrolle und Besucherregelungen müssen mit den Sicherheitsanforderungen der Fläche übereinstimmen.

Großgeräte- und Technikflächen können erhebliche Gefährdungen enthalten. Dazu zählen elektrische Gefahren, Drucksysteme, heiße Oberflächen, bewegliche Teile, Lärm, Strahlung, Magnetfelder, kryogene Medien, technische Gase, Chemikalien, Sauerstoffverdrängung, Brandlasten oder räumliche Bedingungen mit eingeschränkter Zugänglichkeit. Sicherheit muss deshalb von Beginn an in Planung, Betrieb und Wartung integriert werden. Facility Management trägt eine wichtige koordinierende Verantwortung. Es muss sicherstellen, dass Gefährdungen erkannt, bewertet, dokumentiert und durch geeignete technische, organisatorische und personenbezogene Maßnahmen kontrolliert werden.

Sicherheitsanforderungen müssen auf einer strukturierten Gefährdungsbeurteilung beruhen. Dabei sind nicht nur Normalbetrieb, sondern auch Wartung, Reinigung, Störung, Inbetriebnahme, Außerbetriebnahme und Notfälle zu berücksichtigen. Viele Risiken entstehen gerade bei Eingriffen in Anlagen, geöffneten Gehäusen, temporären Anschlüssen oder Arbeiten durch externe Dienstleister. Technische Schutzmaßnahmen können Abschaltungen, Verriegelungen, Sensoren, Schutzabdeckungen, Erdung, Druckentlastung, Lüftung, Branddetektion oder automatische Alarmierung umfassen. Organisatorische Maßnahmen beinhalten Betriebsanweisungen, Freigabesysteme, Zutrittsregelungen, Wartungsplanung, Unterweisungen und Notfallprozesse. Beschilderung und Kennzeichnung müssen eindeutig, aktuell und an der richtigen Stelle angebracht sein. Dazu gehören Hinweise auf elektrische Gefahren, heiße Oberflächen, Magnetfelder, Laser, Strahlung, Gase, Druckanlagen, persönliche Schutzausrüstung, Zutrittsbeschränkungen und Notfallkontakte. Eine Kennzeichnung ist nur dann wirksam, wenn sie für Nutzer und Servicetechniker verständlich ist und regelmäßig überprüft wird. Für Auftragnehmer ist ein kontrolliertes Arbeitsverfahren erforderlich. Externe Dienstleister müssen vor Arbeitsbeginn über Gefährdungen, Abschaltbedingungen, Fluchtwege, Ansprechpartner, Meldepflichten und besondere Schutzmaßnahmen informiert werden. Bei risikoreichen Arbeiten sollten Arbeitsfreigaben, Begleitung oder Aufsicht vorgesehen werden.

Wartbarkeit ist entscheidend, weil Großgeräte und technische Systeme nach der Installation häufig nicht ohne Weiteres bewegt oder umgebaut werden können. Eine schlechte Wartbarkeit führt zu längeren Stillständen, höheren Servicekosten, erhöhtem Sicherheitsrisiko und ineffizientem Lebenszyklusmanagement. Facility Management muss Wartbarkeit deshalb bereits in der Planung bewerten. Es reicht nicht, dass ein Gerät in den Raum passt. Es muss auch geprüft werden, ob Bauteile erreichbar sind, ob Austauschkomponenten transportiert werden können, ob Servicepersonal sicher arbeiten kann und ob Wartungsarbeiten mit dem laufenden Gebäudebetrieb vereinbar sind.

Eine wartbare Fläche verfügt über ausreichende Arbeitsbereiche, sichere Zugänge, klare Kennzeichnung und geordnete technische Installationen. Kabel, Rohrleitungen und Schläuche dürfen Wartungspunkte nicht blockieren. Schaltschränke, Revisionsöffnungen, Filtereinheiten, Absperrventile und Messstellen müssen ohne unverhältnismäßigen Aufwand erreichbar sein. Wartungsfenster sollten frühzeitig geplant werden, insbesondere wenn Geräte für Forschung, IT, Gebäudebetrieb oder Sicherheitsfunktionen kritisch sind. Facility Management sollte mit Nutzern und Betreibern abstimmen, wann geplante Abschaltungen möglich sind, welche Vorlaufzeiten erforderlich sind und welche Ersatzmaßnahmen während der Wartung greifen. Auch die Ersatzteillogistik gehört zur Servicefähigkeit. Kritische Komponenten sollten identifiziert und, sofern sinnvoll, vor Ort oder über gesicherte Lieferketten verfügbar gehalten werden. Dazu zählen Filter, Sensoren, Pumpenteile, Dichtungen, Steuerungsmodule, Netzteile oder andere Ausfallteile. Ohne Ersatzteilstrategie kann ein kleiner Defekt zu einem langen Stillstand führen. Dokumentation ist ein wesentlicher Bestandteil der Wartbarkeit. Aktuelle Bestandspläne, Anschlussdaten, Schaltpläne, Wartungshistorien, Prüfprotokolle, Herstellervorgaben und Gewährleistungsinformationen müssen zugänglich sein. Bei jeder Änderung an Geräten, Medienanschlüssen oder Steuerungen ist die Dokumentation zu aktualisieren. Wartbarkeit sollte bei Planung, Inbetriebnahme, Übergabe und jeder größeren Geräteänderung systematisch geprüft werden. Eine gute Praxis ist eine gemeinsame Begehung mit Facility Management, Nutzern, Fachplanern, Sicherheitsverantwortlichen und Servicetechnikern, bevor die endgültige Raum- und Anlagenkonfiguration freigegeben wird.

Großgeräte- und Technikflächen benötigen eine starke Governance, da sie Sicherheit, Forschungsfähigkeit, Gebäudebetrieb und erhebliche Investitionen beeinflussen. Ohne klare Verantwortlichkeiten und Steuerungsprozesse entstehen Schnittstellenprobleme, unvollständige Dokumentation, ungeprüfte Änderungen und erhöhte Betriebsrisiken. Governance bedeutet in diesem Zusammenhang, dass Zuständigkeiten, Entscheidungswege, Dokumentationspflichten, Wartungsstrategien, Änderungsprozesse und Leistungskennzahlen eindeutig geregelt sind. Facility Management sollte dabei als koordinierende Stelle zwischen Nutzern, Betreibern, technischen Diensten, Arbeitssicherheit, Bauabteilung, Einkauf und externen Dienstleistern auftreten.

Eine klare Anlagenverantwortung verhindert Lücken im Betrieb. Es muss eindeutig sein, wer für technische Funktion, Wartung, Bedienung, Sicherheit, Budget, Ersatzbeschaffung und Dokumentation verantwortlich ist. Besonders bei gemeinsam genutzten Forschungseinrichtungen oder gemischt betriebenen Technikflächen ist diese Abgrenzung entscheidend. Die Flächendokumentation sollte alle betrieblich relevanten Informationen enthalten. Dazu gehören zulässige Lasten, vorhandene Medienanschlüsse, elektrische Leistungsreserven, Kühlkapazitäten, Klimaanforderungen, Zutrittsregelungen, Gefährdungen, Wartungsbereiche und Transportwege. Diese Daten sollten nicht nur projektbezogen abgelegt werden, sondern dauerhaft im Facility-Management-System verfügbar sein. Änderungsmanagement ist besonders wichtig, weil selbst kleine Anpassungen erhebliche Folgen haben können. Ein neues Gerät kann höhere Lasten, zusätzliche Abwärme, veränderte Schwingungsanforderungen, mehr Energiebedarf oder andere Sicherheitsrisiken mit sich bringen. Daher sollten Gerätewechsel, Standortverlagerungen, Anschlussänderungen und bauliche Eingriffe nur nach fachlicher Prüfung und formaler Freigabe erfolgen. Leistungskennzahlen helfen, die Qualität des Betriebs objektiv zu bewerten. Sinnvolle KPIs sind zum Beispiel ungeplante Stillstandszeiten, Häufigkeit technischer Störungen, Erfüllungsquote geplanter Wartungen, Energieverbrauch pro Anlage oder Fläche, Temperatur- und Feuchteabweichungen, Alarmereignisse, Reaktionszeiten, Kosten für korrektive Instandhaltung und dokumentierte Sicherheitsereignisse. Eine wirksame Governance verbindet technische Kontrolle mit organisatorischer Disziplin. Sie sorgt dafür, dass Großgeräte- und Technikflächen nicht nur leistungsfähig geplant, sondern auch sicher, wirtschaftlich und zukunftsfähig betrieben werden.
